MSI HD2600XT 512 Mb GDDR3 Heat Pipe Cooling

Ну и, конечно же, пассивная система охлаждения на основе тепловых трубок.

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent обратная_сторона_коробки.jpg undefined--> undefined

Обратная сторона упаковки содержит стандартное описание поддерживаемых видеопроцессором технологий и системные требования. Так, указывается необходимость в блоке питания мощностью не менее 450 Вт, обеспечивающего ток 30А по линии 12В. Данные требования выглядят несколько завышенными для видеокарты среднего класса, к тому же не снабженной разъемом дополнительного питания (это значит, что потребляемая мощность не превышает 75Вт - максимум для шины PCI-Express). Отметим также наличие в комплекте переходника DVI/HDMI для подключения цифровых панелей высокого разрешения. Полностью комплектация выглядит следующим образом:

• адаптер DVI/HDMI
• адаптер DVI/D-Sub
• переходник S-Video/Composite-out
• адаптер HDTV-out
• кабель S-Video
• руководство пользователя
• диск с драйверами

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent вид_спереди.jpg undefined--> undefined

Как видите, вариант HD2600XT с видеопамятью стандарта GDDR3 выполнен с использованием более короткой PCB. Центральная часть, где находится видеопроцессор, закрыта алюминиевой крышкой, а тепловые трубки уходят на обратную сторону печатной платы, где и расположился пассивный кулер.

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent вид_спереди_без_кулера.jpg undefined--> undefined

Со снятым кулером вид лицевой стороны печатной платы меняется не сильно. Под крышкой скрываются еще два чипа видеопамяти, ну и на этом все. Места для чипа видеозахвата не предусмотрено, но вряд ли это большой недостаток.

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent вид_сзади.jpg undefined--> undefined

Обратная сторона PCB в значительной степени скрывается под радиатором из тонких алюминиевых пластин, пронзенных тремя тепловыми трубками.

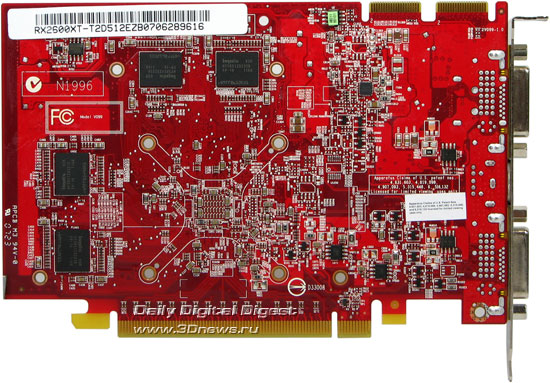

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent вид_сзади без кулера .jpg undefined--> undefined

Если снять кулер, то под ним обнаружатся еще четыре микросхемы видеопамяти. Пожалуй, на этом все достопримечательности и заканчиваются.

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent кулер undefined--> undefined

Несмотря на объемность конструкции кулера, она не отличается большим весом. Квадратная рамка удерживает теплообменник, примыкающий к GPU, а декоративная крышка с логотипом компании придает завершенный вид видеокарте в целом. Единственный нюанс, который может затруднить использование видеокарты MSI HD2600XT Heat Pipe Cooling в вашем компьютере – нестандартное расположение радиатора. Если слот PCI-Express, куда устанавливается видеокарта и слоты для оперативной памяти на материнской плате расположены слишком близко к друг другу, а вы используете оперативную память с выступающими радиаторами – радиатор видеокарты может в них упереться и помешать установке в слот. В какой-то степени это относится и к излишне «навороченным» радиаторам «северного моста» материнской платы. Впрочем, «примерка» MSI HD2600XT Heat Pipe Cooling к имеющимся в нашем распоряжении материнским платам показала, что такая ситуация скорее исключение, чем правило. Внешне простой, незамысловатый кулер, отличается отменной эффективностью охлаждения.

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent мониторинг температуры undefined--> undefined

В «покое» температура GPU составляет около 55°, что даже меньше чем у референсной AMD HD2600XT, на которой, по всей видимости, вклад в дополнительный нагрев GPU дает видеопамять, поскольку контактирует с радиатором GPU. В 3D-режиме температура GPU на MSI HD2600XT оказывается несколько выше «референсной», что закономерно, все-таки пассивная система охлаждения. Однако, вряд ли можно считать превышение в 5° критичным. Для пассивной системы охлаждения – прекрасный результат!

undefined<!-- undefinedMSI HD2600XT DDR3 512 Мб Silent видеочип.jpg undefined--> undefined

Некоторые отличия во взаимном расположении надписей маркировки кристалла GPU имеются, но будьте уверены, перед нами совершенно стандартный чип RV630XT, работающий на частоте 800 МГц, как и положено.
